低成本、高效率、高精度
自動交換工作台提高了勞動生產率,在機械內側的工作台上的工件進行加工同時,操作者可在外側的工作台上量測已加工好的工件精度,拆卸工件物並且有充分的時間能對下一個待加工件做預備加工的準備工作及固定夾持安裝,能有效的縮短加工時間及能增加效率。
交換盤交換動作採用伺服馬達裝置驅動,這種結構確保交換速度快和高可靠性。
具有自動工作台交換的立式加工中心機可應用於做複雜的加工如面銑、鑽孔、搪孔等。交換裝置直接於底座上;安裝容易防水性佳避免空間之浪費。
維修和保養也非常方便、簡單。對於模組化生產的量化需求及對產品精度和加工速度的要求,具有APC(自動工作台交換)的機台是最好的選擇。
採用伺服馬達裝置驅動,交換盤交換速度快、低噪音,安裝方便、問題維修機會少,保養維護簡易。
因採用伺服馬達定位準確、加工精度精良、降低不良率,且提升加工作業的經濟效能和效率,能有效及實質的降低客戶的成本,提高獲利率及市場競爭力。
每個工作台以4個錐形塊定位及油壓鎖固。錐形定位座中的吹氣裝置及氣密檢知功能,可將工作台交換過程中的切屑清除,防止定位精度之誤差。
每個工作台以4個錐形塊定位及油壓鎖固。錐形定位座中的吹氣裝置及氣密檢知功能,可將工作台交換過程中的切屑清除,防止定位精度之誤差。
型式
項目
|
伺服馬達機構 | 油壓機構 |
---|---|---|
工作台交換速度快 | v | × |
加工效率快 | v | × |
機構穩定度好 | v | × |
維修、保養方便 | v | × |
加工精度穩定 | v | × |
低噪音 | v | × |

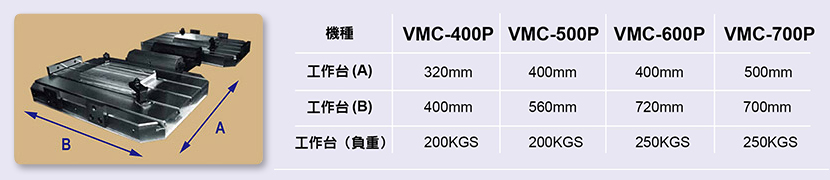

機種 | UNIT | VMC-400P | VMC-500P | VMC-600P | VMC-700P | |
---|---|---|---|---|---|---|
Table | 工作台尺寸(雙工作台,單邊尺寸) | 320 x 400 | 400 x 560 | 400 x 720 | 500 x 700 | |
工作台負重 | kgs | 200 | 200 | 250 | 250 | |
行程規格 | 行程 縱向(X)/橫向(Y)/垂直(Z) | mm | 400 x 400 x 400 | 600 x 400 x 400 | 750 x 450 x 500 | 700 x 500 x 500 |
主軸鼻端到工作台面距離 | mm | 100 - 500 | 100 - 500 | 120 - 620 | 120 - 620 | |
主軸中心到立柱距離 | mm | 550 | 550 | 600 | 680 | |
主軸& 軸向馬達 | 主軸錐度 | BT-40 | BT-40 | BT-40 | BT-40 | |
主軸轉速 | rpm | 60-8000 (10000 / 12000) opt |
60-8000 (10000 / 12000) opt |
60 - 8000 (10000 / 12000) opt |
60~8000 (10000 / 12000) opt |
|
主軸馬達馬力 | kw | 5.5/7.5 | 5.5/75 | 7.5/11 | 7.5/11 | |
三軸馬達馬力 | kw | 1.5/1.5/2 | 1.5/1.5/2 | 2/2/2 | 2/2/2 | |
快速進給率 | m/min | 24/24/24 | 24/24/24 | 24/24/24 | 24/24/24 | |
切削速率 | m/min | 1 - 10 | 1 - 10 | 1 - 10 | 1 - 10 | |
刀庫 | 換刀型式 | Arm type | Arm type | Arm type | Arm type | |
刀具數量 | pcs | 24 | 24 | 24 | 24 | |
最大刀具重量 | kgs | 7 | 7 | 7 | 7 | |
最大刀具長度 | mm | 250 | 250 | 250 | 250 | |
最大刀具直徑 | mm | 80 | 80 | 80 | 80 | |
APC | 往返時間/相鄰刀換刀時間 | sec | 2/1.8 | 2/1.8 | 2/1.8 | 2/1.8 |
工作台交換時間 | sec | 7 | 7 | 7 | 7 | |
伺服馬達 | kw | 1.5 | 1.5 | 2 | 2 | |
工作台旋轉角度 | angle | 180 | 180 | 180 | 180 | |
機械規格 | 所需氣壓 | kgs/cm² | 6 | 6 | 6 | 6 |
機械淨/毛重 | kgs | 5000 | 5500 | 6000 | 6800 | |
機台尺寸 | mm | 2400 x 2200 x 2550 | 2400 x 2200 x 2550 | 2620 x 2250 x 2770 | 2800 x 2250 x 2770 | |
控制器 | 發那科 / 三菱 / 西門子 |
