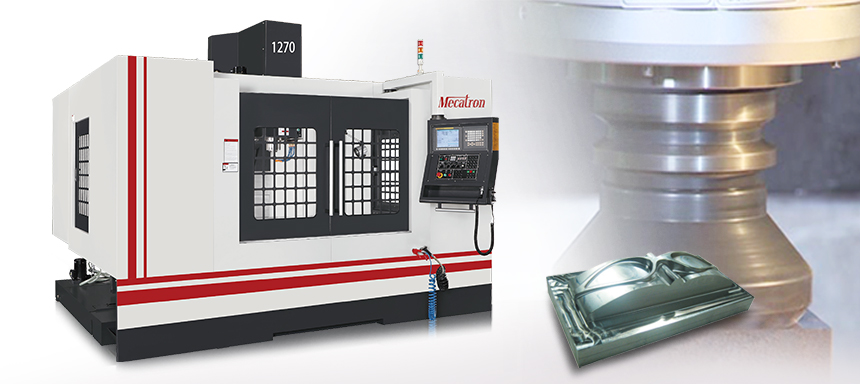

標準型立式加工中心機
VMC-1270/1470
- 性能說明
- 說明
- 規格
- 透過先進的研究技術，機器展現出最佳切削能力和精度。此外，也提供各種選擇，以滿足客戶的需求。
- 使用高品質米漢納(Meehanite)鑄造，給予機台最高的剛性，即使在嚴峻的環境也不會變形。
- 機台設計採用有限元素分析，提供了高剛性結構。
- 自動潤滑系統提供良好的潤滑性到所有的軌道。

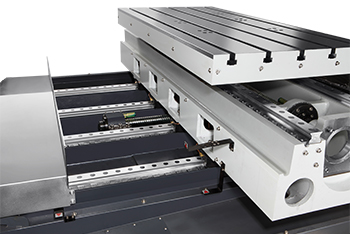

線軌(選配：滾柱)與硬軌的選擇
在X, Y軸的部分採用高剛性的四軸線軌，不但能提高工作效率，也能保有高精度。

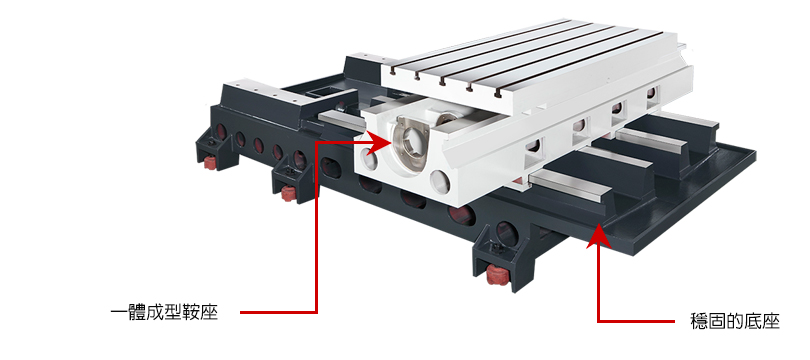

一體成型的鞍座可以增強機台的剛性.
| 機種 | UNIT | VMC-1270 | VMC-1470 | |
|---|---|---|---|---|
| 工作台 | 工作台尺寸 | mm (Inch) | 650 x 1350 (25.96 x 53) |
650 x 1550 (25.9 x 61) |
| T行槽尺寸 | mm | 18 x 5 x 125 | 18 x 5 x 125 | |
| 工作台負重 | kgs | 1200 | 1500 | |
| 行程 | 縱向(X)/橫向(Y)/垂直(Z)行程 | mm(Inch) | 1200 x 700 x 650 (47 x 27.5 x 25.6) |
1400 x 700 x 650 (55 x 27.5 x 25.6) |
| 主軸鼻端到工作台面距離 | mm(Inch) | 120-770 (30.3) | 120-770 (30.3) | |
| 主軸中心到立柱距離 | mm(Inch) | 829 (32.6) | 829 (32.6) | |
| 門寬度 | mm(Inch) | 1350 (51) | 1550 (61) | |
| 主軸 | 主軸錐度 | 標準: BT40 選配: BT50 |
標準: BT40 選配: BT50 |
|
| 主軸轉速 | rpm | BT40 (標準:8000, 選配:10000) BT50 (標準: 6000, 選配: 8000) |
BT40 (標準:8000, 選配:10000) BT50 (標準: 6000, 選配: 8000) |
|
| 快速進給率 | M/min | 15/15/15 | 15/15/15 | |
| 切削速率 | mm/min | 5-10000 | 5-10000 | |
| 馬達 | 主軸馬達馬力 | HP | BT40:15 BT50: 20 |
BT40:15 BT50: 20 |
| X/Y/Z - Axes Motor | kw | 3/3/3 | 3/3/3 | |
| 機械規格 | ATC Type | 標準: Arm 24T 選配: Arm 32T/40T |
標準: Arm 24T 選配: Arm 32T/40T |
|
| 所需馬力 | kw | 40 | 40 | |
| 所需氣壓 | Kgs/cm2 | 6 | 6 | |
| 冷卻馬達 | HP | 1.5 | 1.5 | |
| 水箱容量 | L | 450 | 450 | |
| 機台淨/毛重 | kgs | 9300 | 10000 | |
| 機台尺寸 | mm | 3600 x 2800 x 2730 | 3800 x 2800 x 2730 | |
| 控制器 | 發那科 / 三菱 / 西門子 | |||
