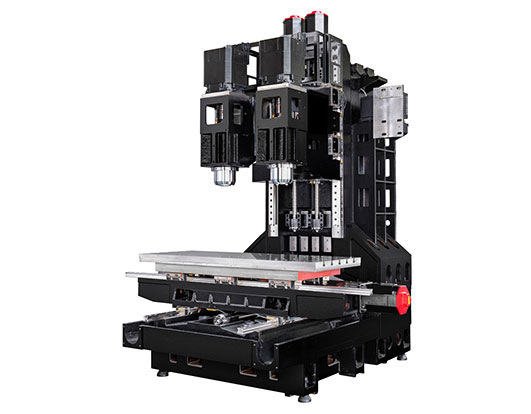

雙主軸立式加工中心機
TWN-300/400/500/600
- 性能說明
- 說明
- 規格
- 高速DDS主軸機專為需要高精度與高準確性的產業設計，如鑽孔加工、電子產業、汽車產業以及各類加工廠應用。
- 高精度彈性聯軸器具備優異的剛性與精度，可直接連接C3級滾珠螺桿與AC伺服馬達。
- 採用精密三軸滾柱型線性滑軌設計，即使在重負載下也能實現快速且順暢的移動，滿足客戶對高精度加工的需求。
- 由高扭力、低噪音且穩定性極佳的AC伺服馬達驅動，實現卓越的切削精度。
專利設計
專利的主軸頭橫跨式設計實現了寬跨距立柱滑軌配置，大幅提升結構的幾何剛性。
直截式主軸
雙主軸採用直截式（DDS）設計，具有低噪音、低振動與高精度切削性能。
雙主軸刀庫（TWIN ATC）
配備24支刀臂式自動換刀系統，可在短時間內完成換刀動作。支援雙向與隨機選刀功能，有效減少非切削時間，大幅提升加工效率。

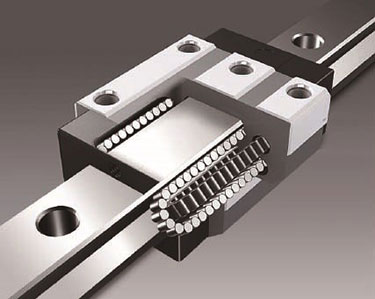

滾柱型線性滑軌
X、Y、Z軸皆採用滾柱型線性滑軌，具備卓越的承載能力，不僅提升加工效率，亦能保持高精度，實現快速且平穩的進給速度。

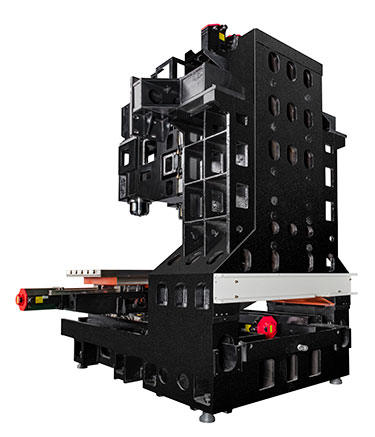

重型高剛性立柱
採用大跨距重型立柱設計，能強化機體結構並提升剛性，穩定支撐主軸頭，確保長時間切削仍維持精度。
LHL自動潤滑系統
採用LHL潤滑系統，有效降低潤滑油耗損並延長零件壽命，同時延長切削液的使用時間，減少更換頻率，降低維護成本。
| MODEL | TWN-300 | TWN-400 | |
|---|---|---|---|
| 工作台規格 | 工作台尺寸 (mm) | 850*420 | 850*420 |
| T型槽尺寸 | 3*14*125 | 3*14*125 | |
| 工作台負重 (kg) | 250 | 250 | |
| 行程規格 | X軸行程 (mm) | 500 | 500 |
| Y軸行程 (mm) | 400 | 400 | |
| Z/Zs軸行程 (mm) | 450 | 450 | |
| 主軸鼻端到工作台面距離 (mm) | 200~650 | 200~650 | |
| 主軸中心到立柱距離 (mm) | 470 | 470 | |
| 主軸 | 主軸錐度 (直結式) | BT-30 | BT-40 |
| 主軸轉速 (rpm) | 10000 (選配 12000) | 10000 (選配 12000) | |
| 主軸馬達 (HP) | 7.5 | 10 | |
| 主軸間距 (mm) | 240~300 | 240~300 | |
| 主軸軸承內徑 (mm) | Ø45 | Ø60 | |
| 進給率 | 快速進給率 - X/Y/Z/Zs (m/min) | 40/40/40/40 | 40/40/40/40 |
| 切削速率 (mm/min) | 5-10,000 | 5-10,000 | |
| 軸向馬達 - X/Y/Z/Zs (kw) | 2/2/3/3 | 2/2/3/3 | |
| 滾珠螺桿 (Dia. x Pitch) | Ø40xP12 | Ø40xP12 | |
| 線性滑軌 (X/Y/Z/Zs) (mm) | 35/35/35/35 滾柱式 | 35/35/35/35 滾柱式 | |
| 刀庫 | 刀具數量 (pcs) | 20T | 24T |
| 最大刀具重量 (kg) | 4 | 7 | |
| 最大刀距長度 (mm) | 175 | 175 | |
| 最大刀具直徑 (滿刀 / 空鄰刀) (mm) | 80/100 | 75/150 | |
| 換刀型式 | 刀臂式 | 刀臂式 | |
| 刀具交換時間 (T-T) (sec) | 2.2 | 2.5 | |
| 選配 (A/C分度盤) | 工作台尺寸 (mm) | Ø210 (單工作台) x 2 | Ø210 (單工作台) x 2 |
| T型槽尺寸 | 4 x 12 (單工作台) | 4 x 12 (單工作台) | |
| 工作台分度 (度) | 0.001 | 0.001 | |
| 工作台承重 - 垂直 (kg) | 50 (單工作台) x 2 | 50 (單工作台) x 2 | |
| 工作台承重 - 水平 (kg) | 40 (單工作台) x 2 | 40 (單工作台) x 2 | |
| A 軸行程 (度) | ±110 | ±110 | |
| C 軸行程 (度) | 360 | 360 | |
| 主軸鼻端到工作台面距離 (mm) | 70~520 (立柱加高 150mm) | 70~520 (立柱加高 150mm) | |
| 最大轉速 (A/C軸) (rpm) | 33 / 44 | 33 / 44 | |
| 最大切削力 - 盤面正向力 (A/C軸夾緊時) (kg) | 750 | 750 | |
| 最大切削力 - 盤面軸向力 (A/C軸夾緊時) (kg-m) | 140 | 140 | |
| 最大切削力 - 盤面徑向力 (A/C軸夾緊時) (kg-m) | 31 | 31 | |
| 最大切削力 - 切削扭矩 (kg-m) | 18 | 18 | |
| A/C軸最大鎖緊力 (kg-m) | 140/ 31 | 140/ 31 | |
| 驅動方式 | C 軸 - 蝸輪蝸桿 / A 軸 - 滾子凸輪 | C 軸 - 蝸輪蝸桿 / A 軸 - 滾子凸輪 | |
| 精度 | 定位精度 - X/Y/Z (mm) | 0.008 / 全行程 | 0.008 / 全行程 |
| 重複精度 - X/Y/Z (mm) | 0.006 / 全行程 | 0.006 / 全行程 | |
| 分割精度 - A/C (sec) | 60/20 | 60/20 | |
| 重複精度 - A/C (sec) | 4 / 8 | 4 / 8 | |
| 其他 | 機台尺寸 ( L x W x H ) (mm) | L3100xW2810xH3000 (A/C)L3100xW2810xH3150 | L3100xW2810xH3000 (A/C)L3100xW2810xH3150 |
| 機械淨重 (kg) | 4000 (A/C) 4500 | 4500 (A/C) 5000 | |
| 所需氣壓 (kg/cm²) | 7 | 7 | |
| 所需馬力 (KVA) | 25 | 35 |
| MODEL | TWN-500 | TWN-600 | |
|---|---|---|---|
| 工作台規格 | 工作台尺寸 (mm) | 1300/1500/1300*600 | 1300*600 |
| T型槽尺寸 | 5*18*100 | 5*18*100 | |
| 工作台負重 (kg) | 700 | 700 | |
| 行程規格 | X軸行程 (mm) | 1050/500/1050 | 1050 |
| Y軸行程 (mm) | 600 | 600 | |
| Z/Zs軸行程 (mm) | 570/570/670 | 670 | |
| 主軸鼻端到工作台面距離 (mm) | 100~670/100~670/100~770 | 100~770 | |
| 主軸中心到立柱距離 (mm) | 640 | 630 | |
| 主軸 | 主軸錐度 (直結式) | BT-40 | BT-50 |
| 主軸轉速 (rpm) | 10000 (選配 12000) | 8000 (選配 10000) | |
| 主軸馬達 (HP) | 15 | 20 | |
| 主軸間距 (mm) | 270~320/500/600 | 600 | |
| 主軸軸承內徑 (mm) | Ø70 | Ø100 | |
| 進給率 | 快速進給率 - X/Y/Z/Zs (m/min) | 30 / 30 / 30 / 30 | 30 / 30 / 30 / 30 |
| 切削速率 (mm/min) | 5-10,000 | 5-10,000 | |
| 軸向馬達 - X/Y/Z/Zs (kw) | 3.5 / 3.5 / 4.5 / 4.5 | 3.5 / 3.5 / 4.5 / 4.5 | |
| 滾珠螺桿 (Dia. x Pitch) | Ø40xP12 | Ø40xP12 | |
| 線性滑軌 (X/Y/Z/Zs) (mm) | 45/45/45/45 滾柱式 SP600, Z/Zs軸55 | 45/45/55/55 滾柱式 | |
| 刀庫 | 刀具數量 (pcs) | 24T (選配 30T) | 24T (選配 32T) |
| 最大刀具重量 (kg) | 7 | 15 | |
| 最大刀距長度 (mm) | 300 | 400 | |
| 最大刀具直徑 (滿刀 / 空鄰刀) (mm) | 75 / 150 | 120 / 230 | |
| 換刀型式 | 刀臂式 | 刀臂式 | |
| 刀具交換時間 (T-T) (sec) | 2.5 | 6 | |
| 選配 (A/C分度盤) | 工作台尺寸 (mm) | Ø350 (單工作台) x 2 | Ø350 (單工作台) x 2 |
| T型槽尺寸 | 8 x 14 (單工作台) | 8 x 14 (單工作台) | |
| 工作台分度 (度) | 0.001 | 0.001 | |
| 工作台承重 - 垂直 (kg) | 150 (單工作台) x 2 | 150 (單工作台) x 2 | |
| 工作台承重 - 水平 (kg) | 150 (單工作台) x 2 | 150 (單工作台) x 2 | |
| A 軸行程 (度) | ±110 | ±110 | |
| C 軸行程 (度) | 360 | 360 | |
| 主軸鼻端到工作台面距離 (mm) | 70~640 (立柱加高 300mm) | 100~690 (立柱加高 250mm) | |
| 最大轉速 (A/C軸) (rpm) | 16.5 / 25 | 16.5 / 25 | |
| 最大切削力 - 盤面正向力 (A/C軸夾緊時) (kg) | 1800 | 1800 | |
| 最大切削力 - 盤面軸向力 (A/C軸夾緊時) (kg-m) | 230 | 230 | |
| 最大切削力 - 盤面徑向力 (A/C軸夾緊時) (kg-m) | 115 | 115 | |
| 最大切削力 - 切削扭矩 (kg-m) | 80 | 80 | |
| A/C軸最大鎖緊力 (kg-m) | 230 / 115 | 230 / 115 | |
| 驅動方式 | C 軸 - 蝸輪蝸桿 / A 軸 - 滾子凸輪 | C 軸 - 蝸輪蝸桿 / A 軸 - 滾子凸輪 | |
| 精度 | 定位精度 - X/Y/Z (mm) | 0.008 / 全行程 | 0.008 / 全行程 |
| 重複精度 - X/Y/Z (mm) | 0.006 / 全行程 | 0.006 / 全行程 | |
| 分割精度 - A/C (sec) | 60/20 | 60/20 | |
| 重複精度 - A/C (sec) | 4 / 8 | 4 / 8 | |
| 其他 | 機台尺寸 ( L x W x H ) (mm) | (SP270~320) L4000xW3520xH3150 (SP500) L3650xW3520xH3150 (SP600) L4300xW3520xH3300 (A/C) L3650xW3520xH3300 | L4300xW3520xH3300 (A/C)L4300xW3520xH3550 |
| 機械淨重 (kg) | (SP270~320) 9000 (SP500) 8500 (SP600) 9600 (A/C) 11000 | 10000 (A/C) 12000 | |
| 所需氣壓 (kg/cm²) | 7 | 7 | |
| 所需馬力 (KVA) | 45 | 55 |
